Obligatorisk oppgave nr.3

Teoretisk oppgave

Oppgave 1:

Kirchhoff’s strømlov

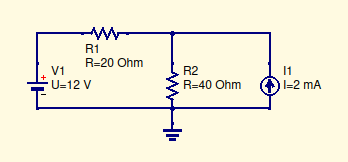

Finn strømmen gjennom R2 i kretsen under

Oppgave 2:

Kirchhoff’s spenningslov

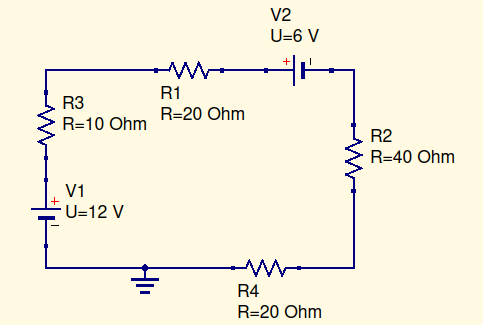

Finn spenningen over R2 i kretsen under

Oppgave 3:

Thévenin’s teorem

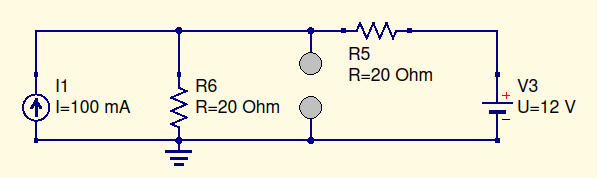

Finn ekvivlalent Thévenin krets for kretsen i figuren under. Utgang er mellom de grå sirklene
