Oblig 2 jet

Styring og avlesning av jetturbin

Er fullt nå.

Frivillig variant

Krav til deltagelse

• Dette frivillige prosjektet krever litt mer innsats enn den ordinære obligen, og vi går litt dypere inn i teorien enn det som er pensum
• Man må kunne møte opp på sin gruppeøvelse 16,17 eller 18 februar, nøyaktig når gruppeøvelsen starter, da vi går derifra og jobber i ROBIN arealet som er låst. Man kommer ikke inn hvis man kommer for sent
• Man må kunne delta på en kort utendørs testing minst en ettermiddag kl. 19.00 før innleveringsfristen

Hva som skal leveres

Dette er et fellesprosjekt, men hver deltager får ansvar for hvert sitt delprosjekt.

Fysisk demonstrasjon for din gruppelærer av følgende:

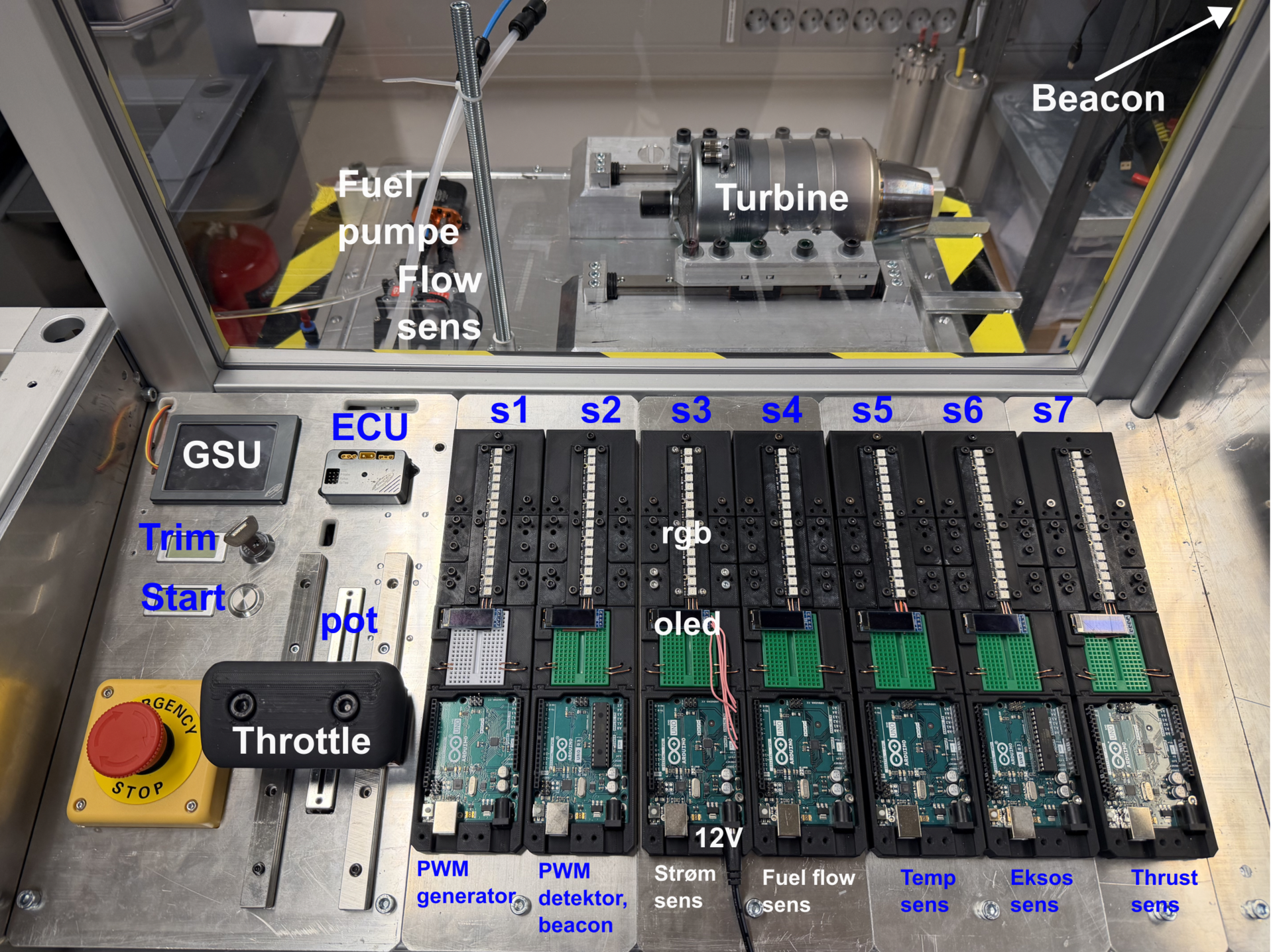

• Delprosjekt
  1. PWM generator med logikk og bryter for styring av turbin
  2. Lese av PWM fra 1), skrive til OLED / RGB stripe pluss slå av og på beacon
  3. Lese av strøm, spenning over seriemotstand -> analogRead(), skrive til OLED / RGB stripe
  4. Lese av flow pulsteller, skrive til OLED / RGB stripe
  5. Lese av temp sensor, spenningsdeler -> analogRead(), skrive til OLED / RGB stripe
  6. Lese av avgasstemperatursensor I2C, skrive til OLED / RGB stripe
  7. Lese av trust, trykksensor spenningsdeler -> analogRead(), skrive til OLED / RGB stripe

All kode må lastes opp på Devilry. Det kan bli etterspurt muntlig forklaring av koden.

• Komponenter
  • OLED, datablad
  • RGB stripe, Adafruit
  • Temp sensor, datablad
  • Trykksensor FSR, datablad
  • Flowsensor, datablad
  • Avgasstemperatursensor, forsterker
  • Beacon
  • NMOS transistor

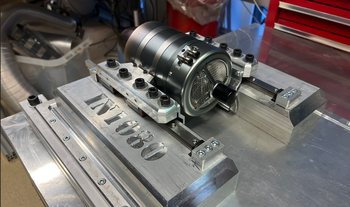

  • Turbin, K-180G5, ECU, GSU, fuel pumpe, G5 manual, G4 manual, inni
• Nyttige bibliotek og funksjoner
  • Adafruit SSD1306 (søk: SSD1306)
  • Adafruit NeoPixel
  • Adafruit GFX Library
  • Adafruit_MCP9600
  • pulseIn(), map()
• Prosjektbeskrivelse (kommer på mattermost)
