Regler for elektronikklabene
For at arbeidet på laben skal være effektivt og sikkert er det viktig med gode rutiner:
- Mat og drikke er forbudt på alle labene.
- Generelt må alle holde orden.
- Skru alltid av strømforsyningen før du begynner å arbeide med for eksempel å montere komponenter, e.l.
- Etter at du har brukt utstyr og verktøy skal du alltid rydde opp:
- Slå av alt utstyr untatt PC’en.
- Kast ledningsstumper og lignende. Støvsug evt. pulten og gulvet.
- Legg på plass komponenter du har brukt. (Det er lurt å ta dette underveis: Dersom du ikke skal bruke en komponent legger du den straks tilbake i riktig boks/folder.)
- Når du går skal arbeidspulten forlates ren og ryddig til neste person/gruppe.
- Les oppslagene på laben slik at du vet hva du skal gjøre i tilfelle brann eller ved behov for akutt medisinsk hjelp.
Sikkerhet på laben
Spenninger over 40 Volt kan i enkelte tilfeller være skadelig for mennesker. Selv om det vanligvis må mer til, kan huden være tilsølet, eller man kan få en veldig god kontaktflate, e.l. Om man forårsaker visse strømnivåer gjennom kroppen/hjertet kan man få hjerteflimmer. Med ekstreme strømnivåer kan man få interne brannskader. Noen komponenter kan også eksplodere om de får for store strømmer igjennom seg. Dette gjelder særlig elektrolytt-kondensatorer. Får noen strøm gjennom seg, eller noe annet skjer, skal lege kontaktes. Hovedårsaken til dette er at hjertearytmi o.l. kan vedvare og forårsake problemer lenge etter støtet. Kontakt da også ansvarlig for laben.

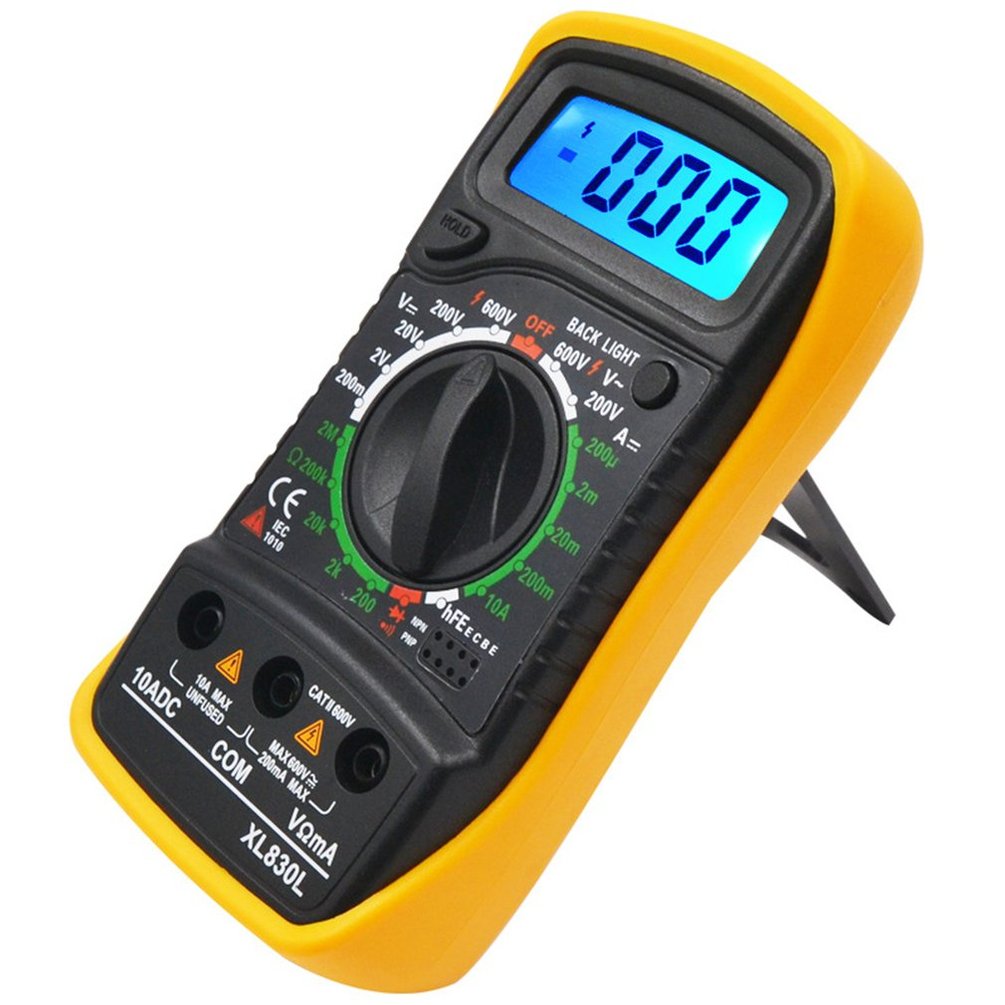

Håndholdt multimeter “XL830L”
Måling av strøm/spenning/motstand med multimeter
Oscilloscop 2 - RND 360 00009
Dette er et oscilloscop som er frittstående og ikke avhengig av PC og programvare
Avisolering av koblingsledninger

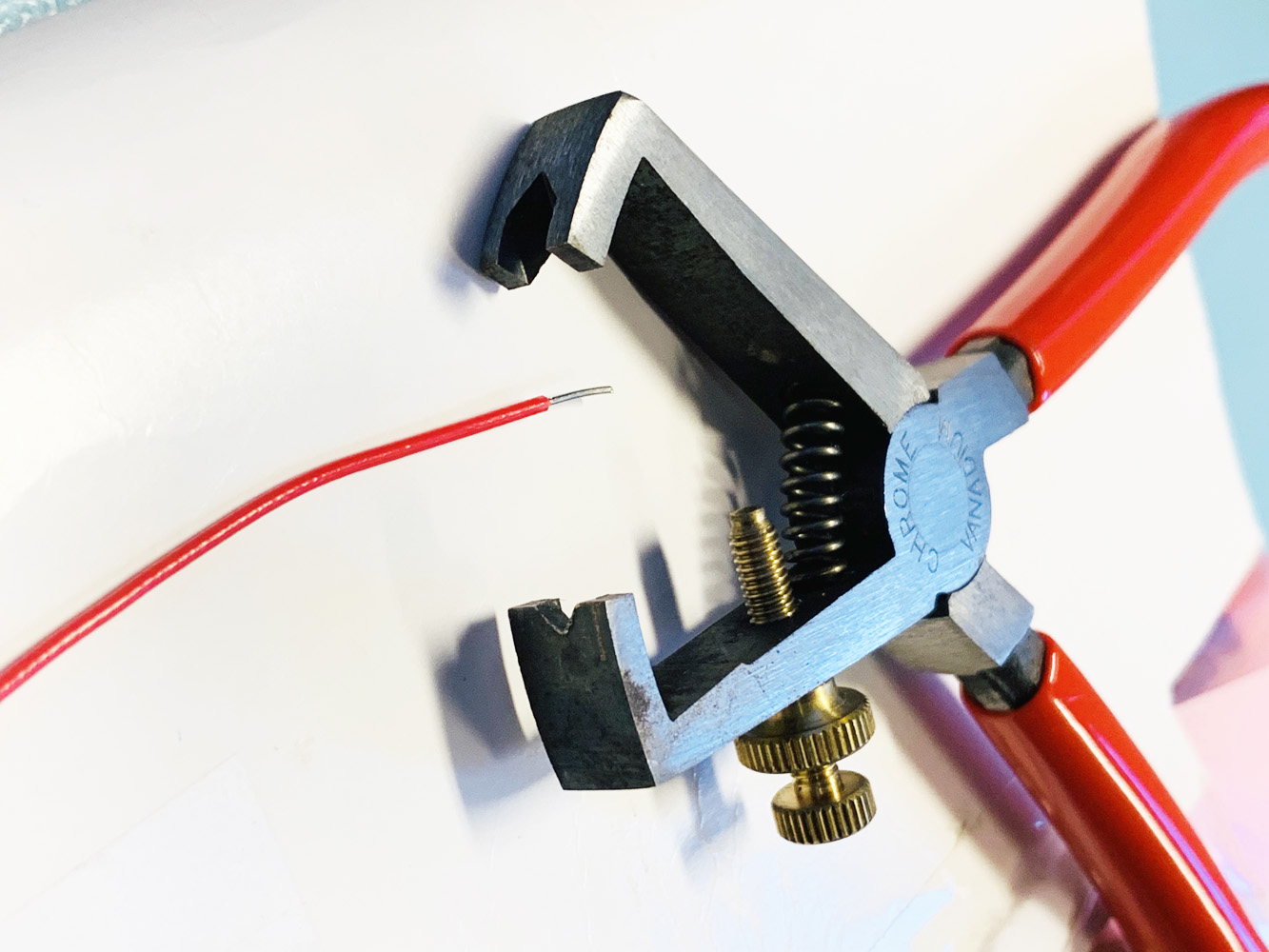

Trenger du å lage egne koblingsledninger, kan de klippes fra rull med avbitertang, og avisoleres i endene med en tang som vist under. Denne tangen må være riktig instilt slik at den ikke klipper ledningen men samtidig tar tak i plastisolasjonen.
Informasjon om motstander

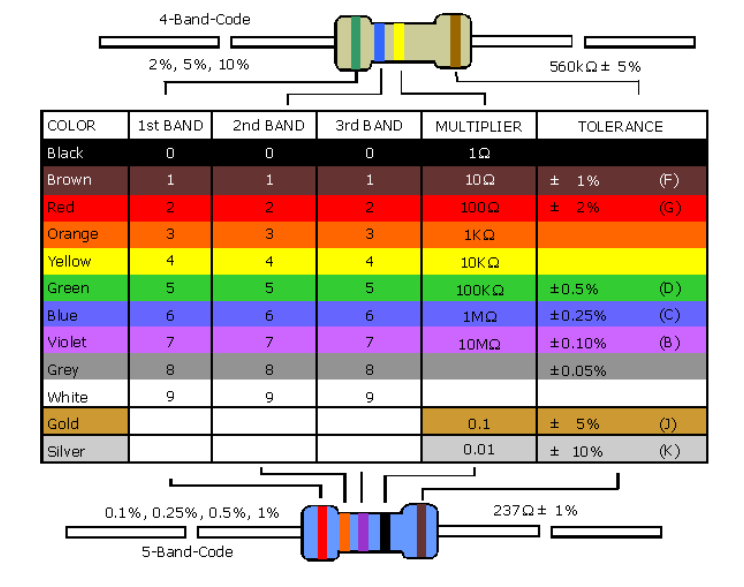

Motstander er normalt merket med striper som angir motstandsverdien. Det er vanligvis 4 eller 5 striper på motstanden. Av disse står tre eller fire noe tettere sammen, og angir motstandsverdien. Fargen til det yterste avgjør det første tallet i motstandsverdien, mens fargen til det siste bestemmer en multiplikator. Toleranseverdien (nøyaktigheten) er også merket med en stripe som gjerne står med litt mellomrom fra de andre. Se figur 5 for forklaring.
Motstander du vil finne på laben er som oftest laget for å tåle 0,25 Watt. Har motstanden et høyere effektforbruk vil dette kunne føre til bl.a. sterk oppvarming, eller at materialet i motstanden forandres slik at motstanden endrer verdi.
