Kobling av voltmeter og amperemeter

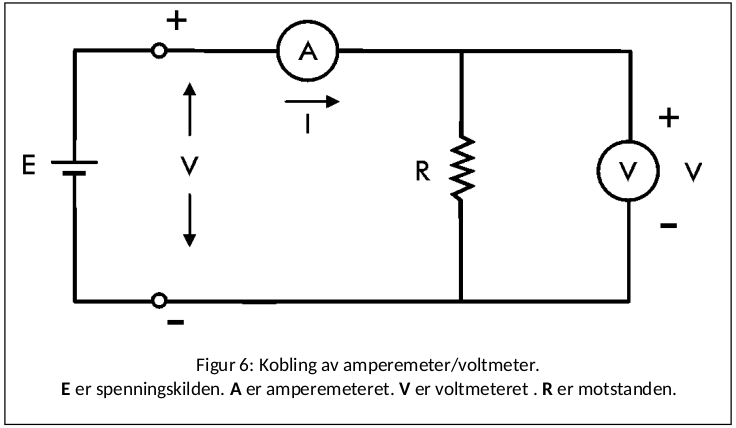

- Amperemeteret skal kobles i serie med elementet man måler strømmen igjennom.
- Voltmeteret kobles i parallell med elementet man måler spenningen over.
Håndholdt multimeter “XL830L”
XL830L er et håndholdt multimeter som kan måle AC/DC-spenning, motstand og strøm.

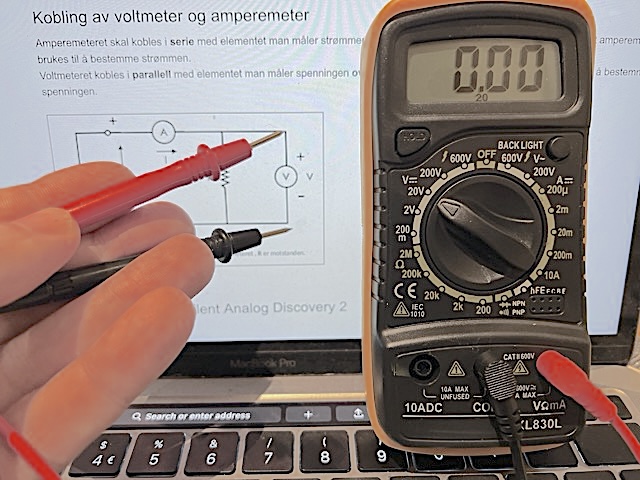

- Sort probeledning skal alltid stå i terminalen COM, se figur under

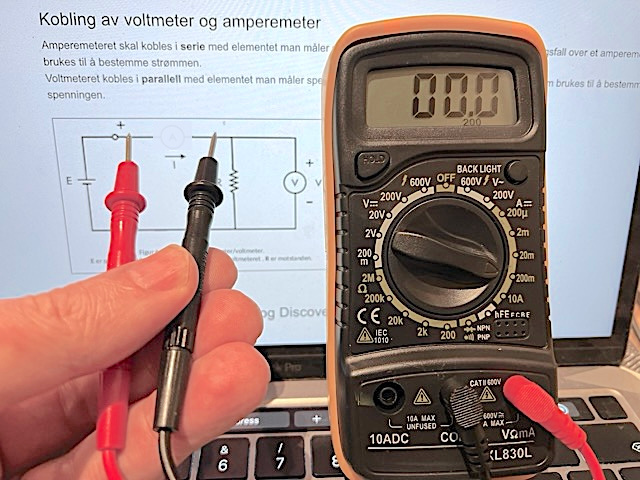

- Rød probeledning skal for vår bruk alltid stå i terminalen til høyre (V/Omega/mA), se figur under
Måling av DC spenning - Skal du måle DC spenning vrir du hjulet til å peke på en spenning som er den nærmeste spenningen som er høyere den spenningen du skal måle for å få best målenøyaktighet.

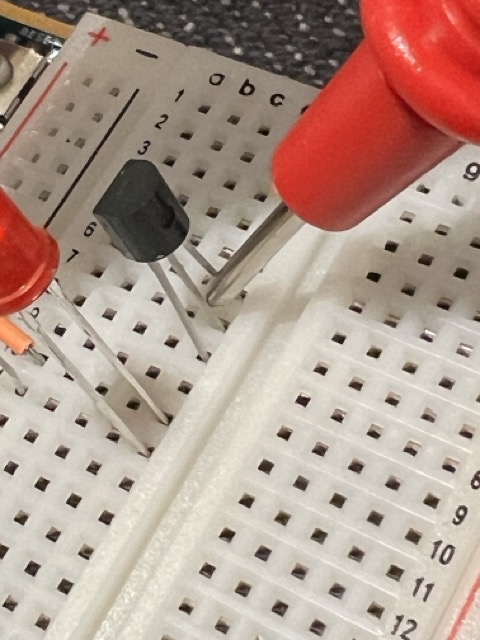

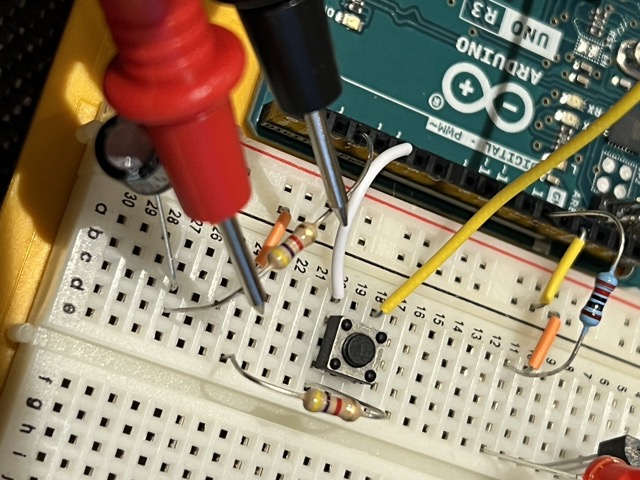

- NB: vær forsiktig når du setter proben ned i områder der det er trangt mellom andre noder/ledninger eller terminaler. Hvis problen kommer bort i to forskjellige noder samtidig (selv i et brøkdel av ett sekund) kan man få kortslutninger og komponenter kan bli ødelagte, se eksempel under

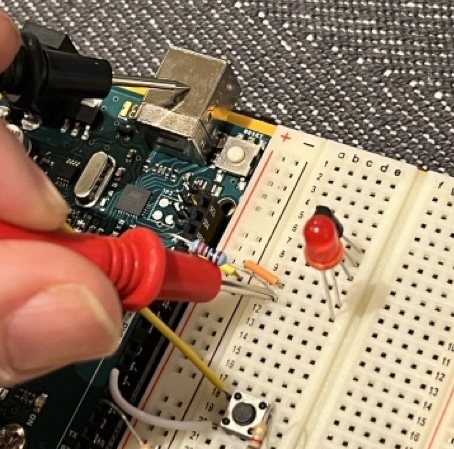

- Tips: USB konnektoren på Arduinokortet er jordet (har 0V spenningspotensiale) og man kan derfor noen gang spare seg knoting ved å la sort probe ligge på denne når man skal måle en spenning på en node i kretsen med rød probe, se figur under
Måling av DC strøm - Skal du måle DC strøm vrir du hjulet til å peke på en strøm som er den nærmeste strømmen som er høyere den strømmen du skal måle for å få best målenøyaktighet.
Måling av motstand - Skal du måle motstand vrir du hjulet til å peke på en motstand som er den nærmeste motstanden som er høyere den motstanden du skal måle for å få best målenøyaktighet.

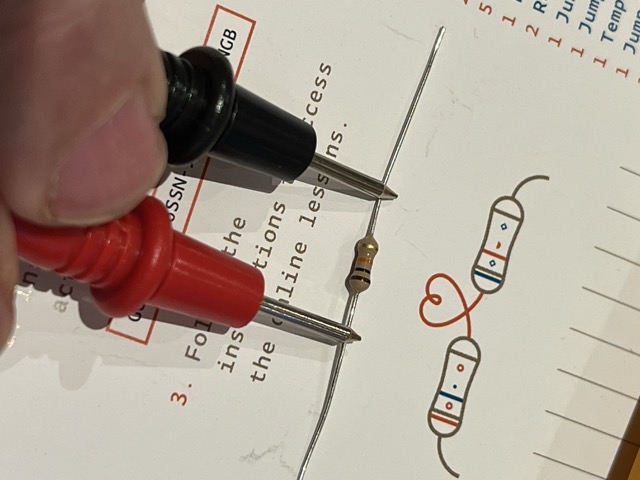

- NB: Ikke mål motstand på en motstand som er koblet til noe med begge terminalene (se figur under), da kan man få helt gale verdier
Ta ut motstanden fra kretsen før du måler dens verdi (evt. la den stå i og les heller fargekoden)
Husk å slå av instrumentet etter bruk.
Manual: Excel-XL830L-Multimeter-Instructions-manual.pdf
